Контроллер линейного модуля CLC.
CLC - это основная плата модуля MLC, которая вместе с дочерними платами выполняет в модуле следующие функции:
- соединение модуля с сетями различного типа (аналоговыми, цифровыми, ISDN, IP)
- управление ресурсами на плате CLC, соединение с периферийными платами модуля, контроль температуры модуля
- обработка соединений и сигнализаций, коммутация каналов PCM, синхронизация и распределение тактовых сигналов
- сохранение данных на соответствующий носитель
- соединение модуля с сетями различного типа (аналоговыми, цифровыми, ISDN, IP)
- управление ресурсами на плате CLC, соединение с периферийными платами модуля, контроль температуры модуля
- обработка соединений и сигнализаций, коммутация каналов PCM, синхронизация и распределение тактовых сигналов
- сохранение данных на соответствующий носитель

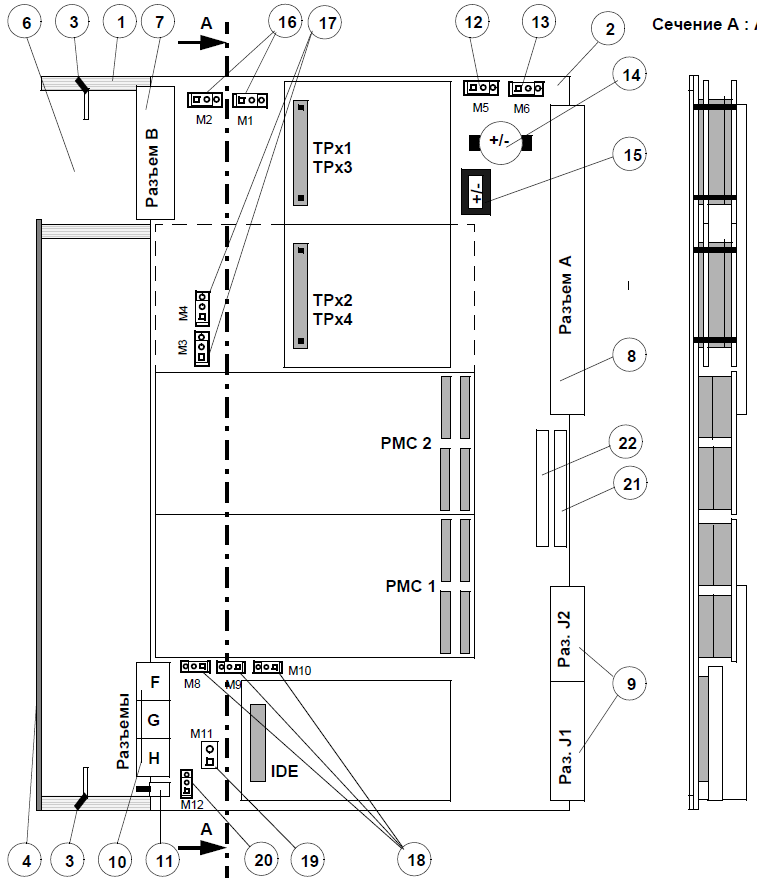

Съемная плата CLC - сторона элементов B
1. металлическая рамка. 2. печатная плата с элементами
4. маска платы CLC 5. место ввода кабелей
6,7. подключение сигналов от монтажных позиций TPx 1-4 и синхросигналов к кроссу
8,9. разъем для подключения платы CLC к задней плате
10. разъем F для соединения UTP через интерфейс Ethernet, G - RS232, H - RS485 - не используется.
11. кнопка RESET для перезапуска платы CLC
12. разъем M5 для считывания идентификатора платы
4. маска платы CLC 5. место ввода кабелей
6,7. подключение сигналов от монтажных позиций TPx 1-4 и синхросигналов к кроссу
8,9. разъем для подключения платы CLC к задней плате
10. разъем F для соединения UTP через интерфейс Ethernet, G - RS232, H - RS485 - не используется.
11. кнопка RESET для перезапуска платы CLC
12. разъем M5 для считывания идентификатора платы
13. разъем M6 для подключения батареи к монтажным позициям PMC (батарея подключена 1-2)
14. батарея для SRAM на монтажных позициях PMC
15. RTC с батарейной поддержкой
16. разъемы M1 и M2 для выбора питающего напряжения для TPx1 и TPx3 (1-2 = +5В, 2-3 = +3,3В)
17. разъемы M3 и M4 для выбора питающего напряжения для TPx2 и TPx4
18. разъемы M8, M9, M10 для выбора интерфейсов RS232 или RS485 (1-2 RS232, 2-3 RS485)
19. разъем M11 для включения индикации c PCI hot swap с помощью диода D1 на плате CLC - перемычка установлена: индикация возможна.
20. разъем M12 в корпусе 1U имеет функцию разъема M6 в корпусе стандарта ETSI и в компактном корпусе
21,22. наклейки с идентификационными обозначениями платы
14. батарея для SRAM на монтажных позициях PMC
15. RTC с батарейной поддержкой
16. разъемы M1 и M2 для выбора питающего напряжения для TPx1 и TPx3 (1-2 = +5В, 2-3 = +3,3В)
17. разъемы M3 и M4 для выбора питающего напряжения для TPx2 и TPx4
18. разъемы M8, M9, M10 для выбора интерфейсов RS232 или RS485 (1-2 RS232, 2-3 RS485)
19. разъем M11 для включения индикации c PCI hot swap с помощью диода D1 на плате CLC - перемычка установлена: индикация возможна.
20. разъем M12 в корпусе 1U имеет функцию разъема M6 в корпусе стандарта ETSI и в компактном корпусе
21,22. наклейки с идентификационными обозначениями платы

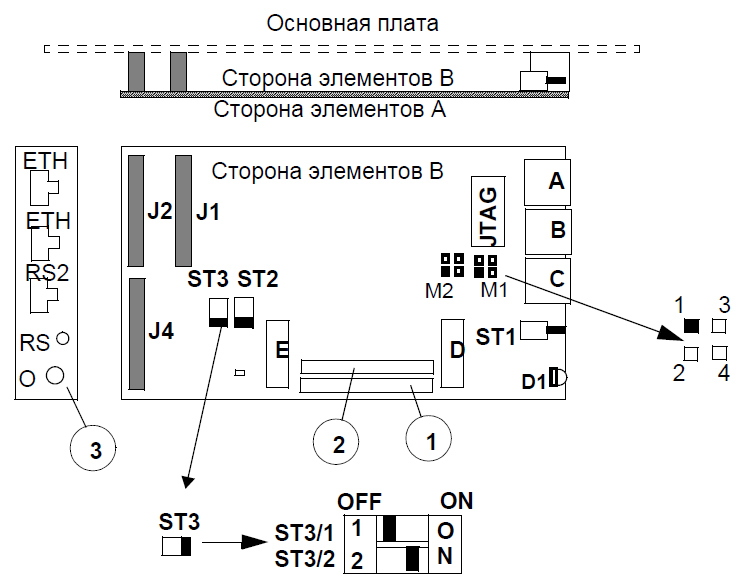

Коммуникационный контроллер - CDG
Плата CDG выполняет следующие функции:
- управляет модулем MLC, межпроцессорная коммуникация, контроль температуры
- обрабатывает сигнализации CAS и CCS, протоколы HDLC и управляющую и сканированную информацию аналоговой периферии,
- обработка сигнализаций функциональности VoIP (H.323),
- генерирование образцов VoXML,
- генерирование и распознавание тональной информации, а также обработка голосовой информации (конференционные соединения),
- подключение к MN или MT с помощью разъемов на материнской плате.
A,B - разъемы RJ45 для подключения UTP через интерфейс Ethernet
С - RJ45 разъем G для подключения через два интерфейса RS232
E, D - разъемы для подключения дочерней платы DDD
JTAG - разъем для тестирования и программирования
D1 - светодиод для индикации работы платы
ST1 - кнопка сброса RESET
- управляет модулем MLC, межпроцессорная коммуникация, контроль температуры
- обрабатывает сигнализации CAS и CCS, протоколы HDLC и управляющую и сканированную информацию аналоговой периферии,
- обработка сигнализаций функциональности VoIP (H.323),
- генерирование образцов VoXML,
- генерирование и распознавание тональной информации, а также обработка голосовой информации (конференционные соединения),
- подключение к MN или MT с помощью разъемов на материнской плате.
A,B - разъемы RJ45 для подключения UTP через интерфейс Ethernet
С - RJ45 разъем G для подключения через два интерфейса RS232
E, D - разъемы для подключения дочерней платы DDD
JTAG - разъем для тестирования и программирования
D1 - светодиод для индикации работы платы
ST1 - кнопка сброса RESET
Дочерняя плата CDG
Плата процессоров цифровых сигналов - DDD
Дочерняя плата CDG, где выполняется преобразование речевого трафика в трафик данных и обратно. Центральную часть составляют максимально четыре схемы DSP,
обрабатывающие до 160 каналов трафика VoIP. Речевой трафик и трафик данных передается на основную плату по шинам ST.
Имеются три варианта плат:
DDDAA 4 x процессор DSP; 160 каналов VoIP
DDDAB 2 x процессор DSP; 80 каналов VoIP
DDDAC 1 x процессор DSP; 40 каналов VoIP
обрабатывающие до 160 каналов трафика VoIP. Речевой трафик и трафик данных передается на основную плату по шинам ST.
Имеются три варианта плат:
DDDAA 4 x процессор DSP; 160 каналов VoIP
DDDAB 2 x процессор DSP; 80 каналов VoIP
DDDAC 1 x процессор DSP; 40 каналов VoIP

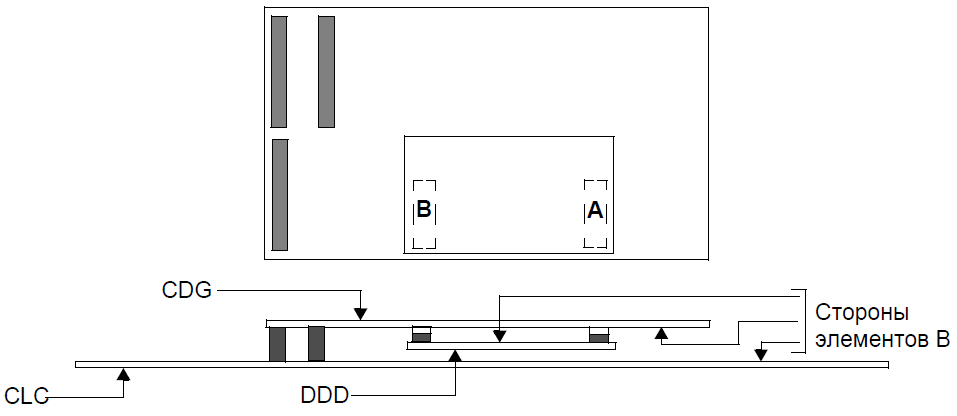

Установка DDD на CDG и затем на CLC
