Корпус XSJAA.

В корпусе MLCAA есть 24 слота. Первых два слота равноценны и предназначены для включения CLC. Остальные слоты являются универсальными и служат для установки как периферийных плат, так и плат электропитания PLC, однако, из-за охлаждения платы электропитания устанавливаютсявсегда в последние слоты.
Если в модуле отсутствует CLC-2 или PLC-2, в слоты 02 и 23 может быть установлена периферийная плата. Максимум 22 слота для периферийных плат (704 аналоговых порта).

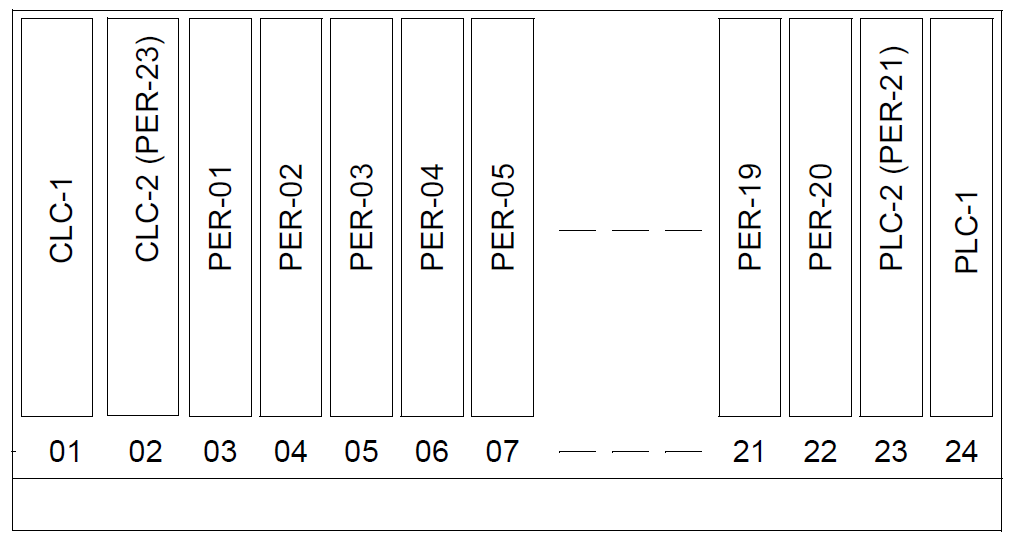

Расположение съемных плат в корпусе MLC. Габариты 535 x 500 x 280 мм (ширина x высота x глубина).

CLC - контроллер линейного модуля; 1 - первичный, 2 - вторичный
PER-xx периферийная плата xx, которая может быть SAx, SBx или TAx хх - аппаратный адрес
PLC - плата электропитания; 1 - первичная, 2 - вторичная

Корпус WLCAA.

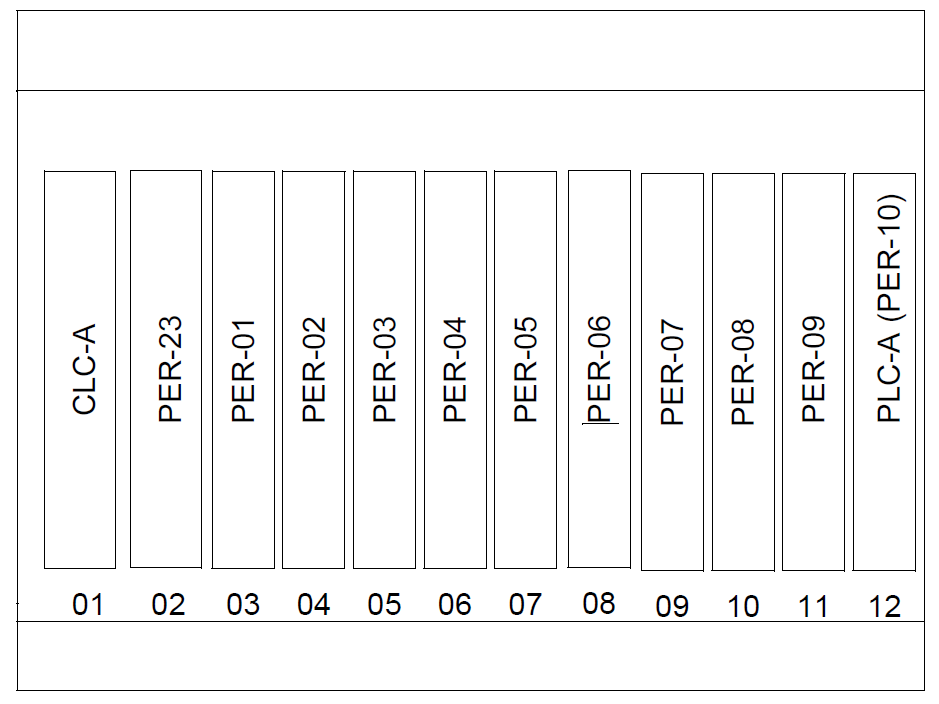

В корпусе WLCAA есть 12 слотов. Слоты 2 - 11 предназначены для подключения периферийных плат, а слот 12 - для подключения платы электропитания. Дублирование центральной части модуля не предусмотрено. Максимум 10 слотов для периферийных плат (320 аналоговых портов).
Корпус обеспечивает: монтаж на стену с тем, что доступ к креплению возможен только изнутри; вентиляторное охлаждение с фильтрацией поступающего воздуха - опция; закрытие с помощью замка.

Габариты корпуса с крышкой: высота 570 мм, ширина 278 мм, глубина без настенного
кронштейна 285 мм, с настенным кронштейном 325 мм.

CLC - контроллер линейного модуля;
PER-xx периферийная плата xx, которая может быть SAx, SBx или TAx хх - аппаратный адрес
PLC - плата электропитания.

Корпус XSJDx и XSJЕx.

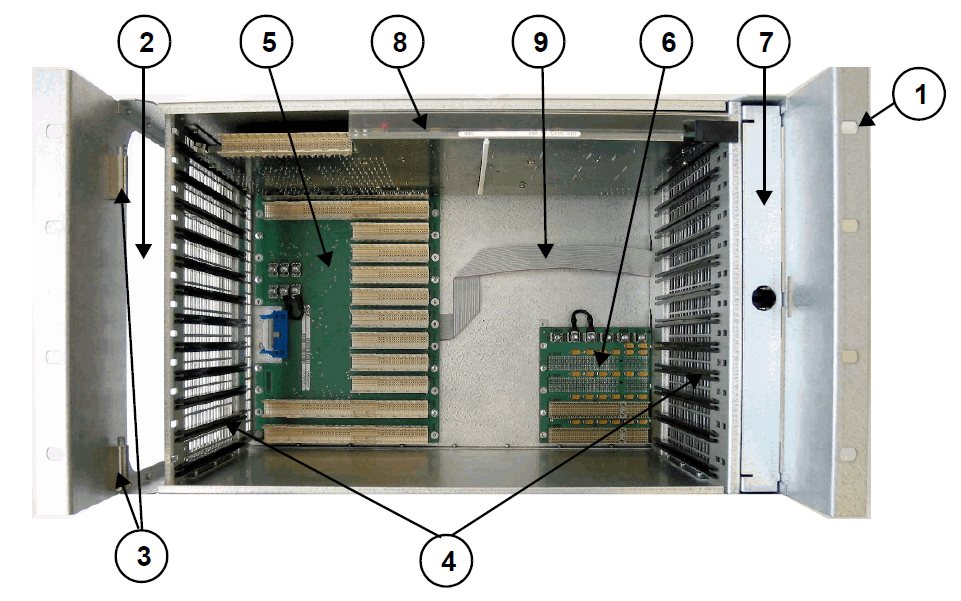

1. каркас корпуса с уголками для крепления в шкафу 19 дюймов.
2. место для перехода кабелей в вертикальный кабельный желоб шкафа
3. петли для установки передней части корпуса
4. направляющие шины для установки съемных плат в 12 горизонтальных слотов
5. задняя плата BLCDx
6. задняя плата BLDAA
7. вентиляторный блок с воздушным фильтром
8. в слот 12 установлена плата PLC
9. плоский кабель для подключения вентиляторного блока к BLCDx

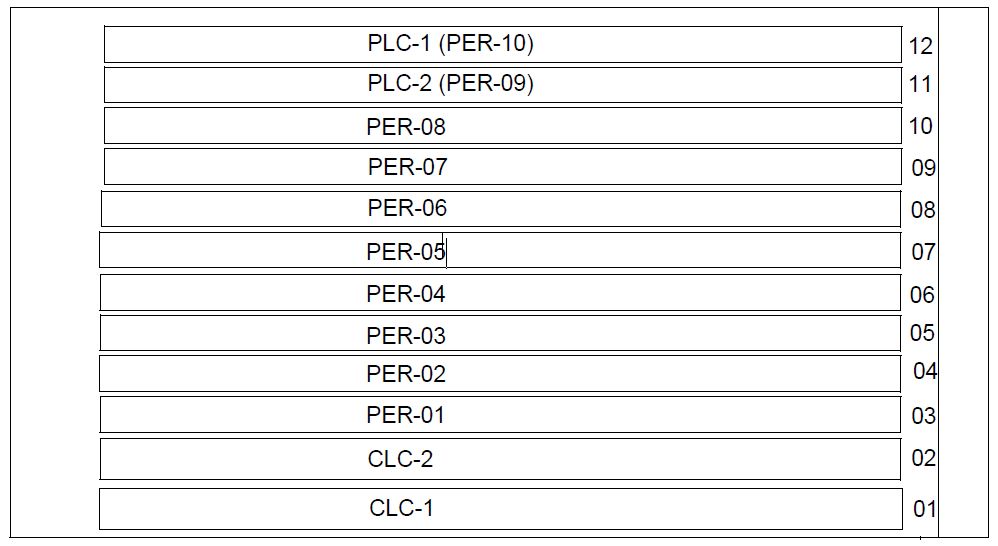

Расположение съемных плат в корпусе. Габариты 482,6 x 267 x 280 мм (ширина x высота x глубина).

Корпуса состоят из каркаса с 12 горизонтальными слотами.
Максимум 10 слотов для периферийных плат (320 аналоговых портов).
CLC - контроллер линейного модуля; 1 - первичный, 2 - вторичный
PER-xx периферийная плата xx, которая может быть SAx, SBx или TAx хх - аппаратный адрес
PLC - плата электропитания; 1 - первичная, 2 - вторичная

Корпус XSMCx.

Малые 19-дюймовые корпуса типоразмера 1U настольного исполнения с 2 горизонтальными слотами.

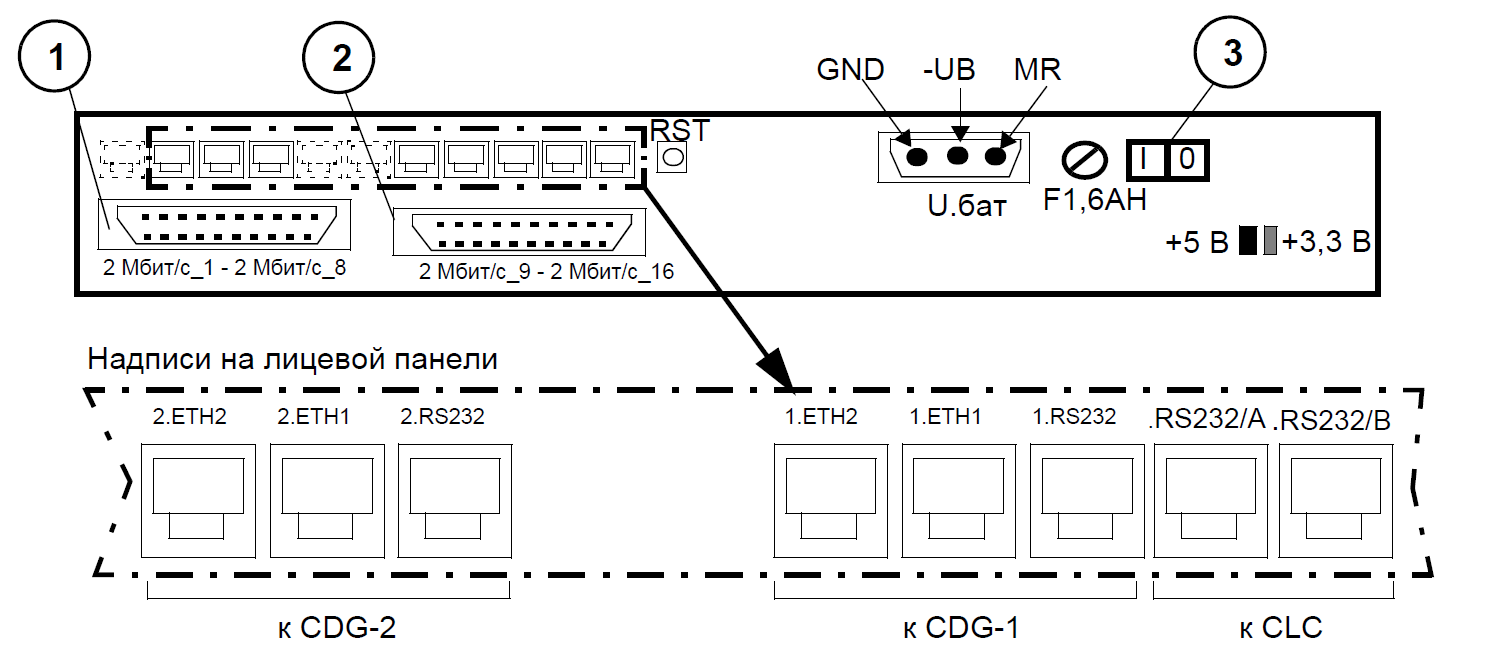

1,2 - 37-контактный разъем DSUB для подключения трактов 2 Мбит/с к TPE1-TPE2
3 - включение питающего напряжения
RS232/B - RJ45 для подключения панели аварийной сигнализации ISA
RS232/A - RJ45 для подключения системы электропитания MPS
1.RS232 - RJ45 для подключения ПК локального управления к CDG-1
1.ETH.1 - RJ45 для подключения терминального оборудования IP к LAN1 через CDG-1
1.ETH.2 - RJ45 для подключения ПК локального управления к LAN2 через CDG-1
2.RS232 - RJ45 для подключения ПК локального управления к CDG-2
2.ETH.1 - RJ45 для подключения терминального оборудования IP к LAN1 через CDG-2
2.ETH.2 - RJ45 для подключения ПК локального управления к LAN2 через CDG-2
RST - кнопка сброса RESET
+5 В - светодиод для индикации вторичного напряжения +5 В
+3,3 В - светодиод для индикации вторичного напряжения +3,3 В

Металлический корпус. габариты 450 x 44,5 x 233 мм (ширина x высота х
глубина).

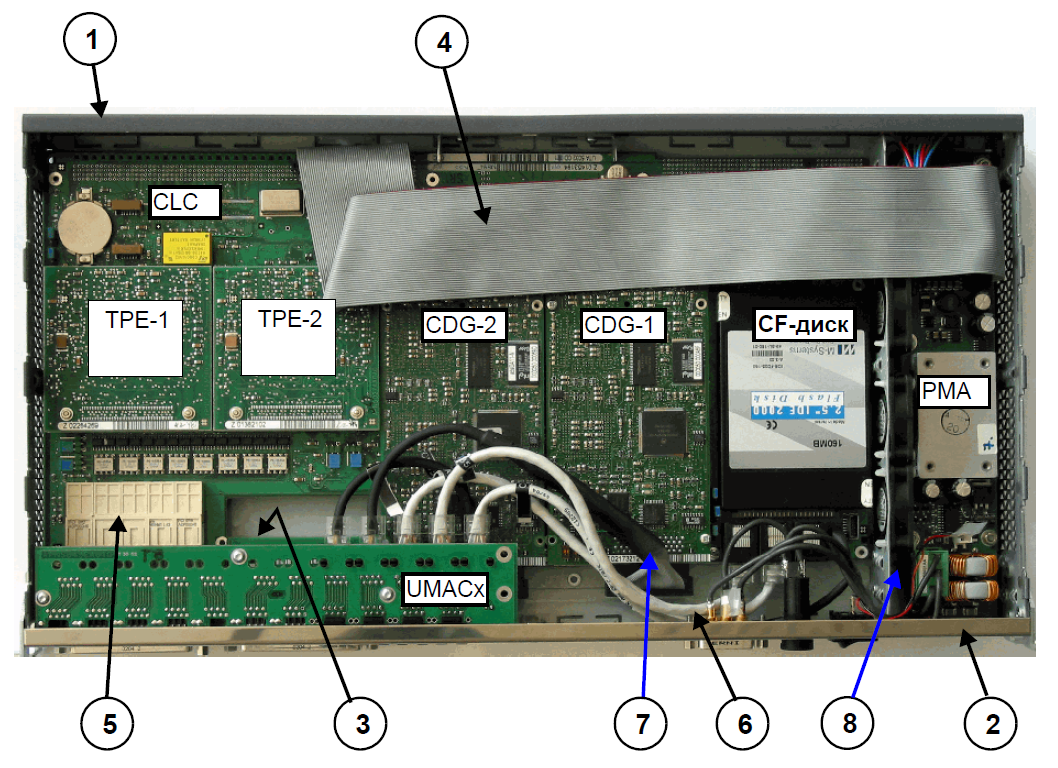

1. металлический корпус
2. лицевая панель
3. плата экстендер UMABA
4. плоский кабель для подключения питания из PMA к CLC
5. разъем для соединения CLC и UMABA
6. кабели для подключения интерфейсов RS232/A, RS232/B и кнопки RESET с CLC к UMACx
7. кабели для подключения интерфейсов RS232 и Ethernet с дочерних плат CDG к UMACx
8. металлическая перегородка с вентиляторами
