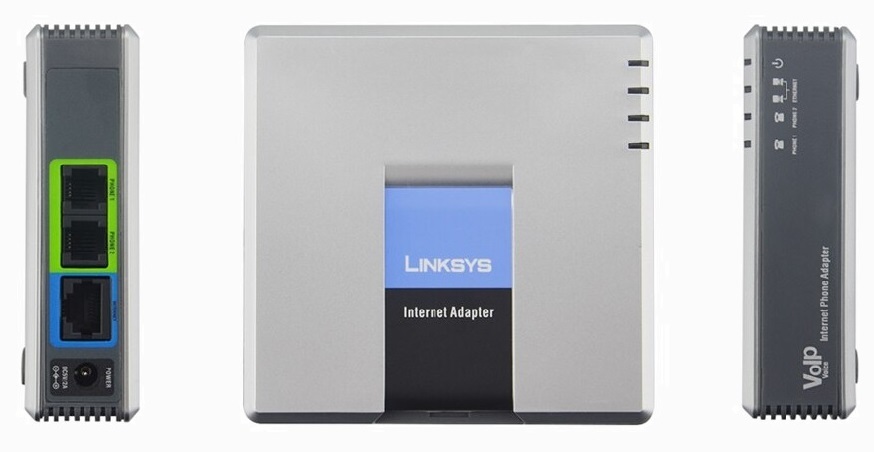

Шлюз FXS Linksys PAP2T
Позволяет подключить два аналоговых телефона.

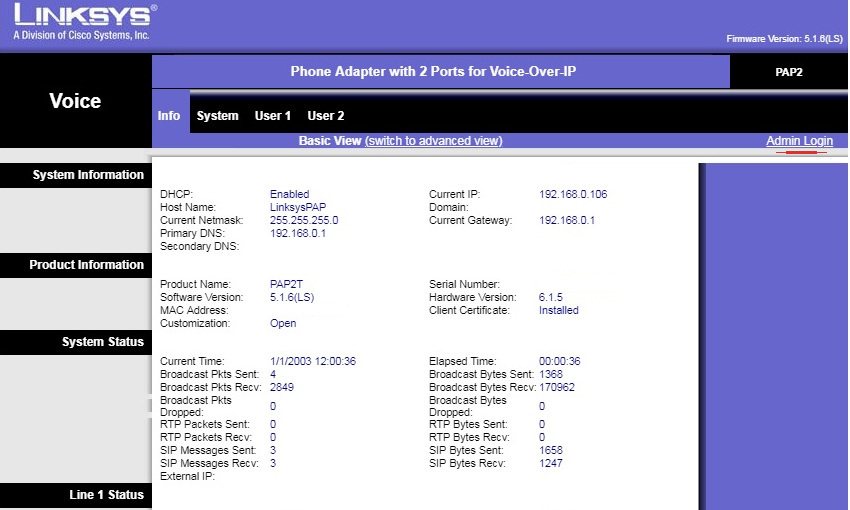

End User Level user 1234 - Only Status and Basic Settings
Administrator Level admin 1234 - Browse all pages
Voice Prompts - press ****
Телефон должен быть подключен к гнезду Phone1 и переведен в тональный режим работы. * - точка или двоеточие, # - конец набора, ** - возврат в меню.
Например: наберите на телефоне ****110# и будет озвучен IP-адрес шлюза.
100 Проверка метода подключения (DHCP)
101 Установка метода подключения: 1 DHCP; 0 Static IP
110 Проверка WAN IP адреса
111 Установка статического WAN IP адреса
120 Проверка маски WAN 121 Установка маски WAN
130 Проверка шлюза WAN 131 Установка шлюза WAN
140 Проверка MAC адреса
150 Проверка версии Firmware
160 Проверка Primary DNS 161 Установка Primary DNS
170 Проверка порта web сервера. 180 Проверка PBX multicast address
181 Установка PBX multicast address
7932 Включение/отключение web-сервера: 1 включен 210 Проверка LAN IP адреса
732668 Перезагрузка или зайти на адрес ip/admin/reboot.
877778 Сброс всех пользовательских настроек к фабричным
73738 Сброс всех настроек к фабричным.
End User Level user 1234 - Only Status and Basic Settings
Administrator Level admin 1234 - Browse all pages
Voice Prompts - press ****
Телефон должен быть подключен к гнезду Phone1 и переведен в тональный режим работы. * - точка или двоеточие, # - конец набора, ** - возврат в меню.
Например: наберите на телефоне ****110# и будет озвучен IP-адрес шлюза.
100 Проверка метода подключения (DHCP)
101 Установка метода подключения: 1 DHCP; 0 Static IP
110 Проверка WAN IP адреса
111 Установка статического WAN IP адреса
120 Проверка маски WAN 121 Установка маски WAN
130 Проверка шлюза WAN 131 Установка шлюза WAN
140 Проверка MAC адреса
150 Проверка версии Firmware
160 Проверка Primary DNS 161 Установка Primary DNS
170 Проверка порта web сервера. 180 Проверка PBX multicast address
181 Установка PBX multicast address
7932 Включение/отключение web-сервера: 1 включен 210 Проверка LAN IP адреса
732668 Перезагрузка или зайти на адрес ip/admin/reboot.
877778 Сброс всех пользовательских настроек к фабричным
73738 Сброс всех настроек к фабричным.
НАЧАЛЬНЫЕ НАСТРОЙКИ
Вкладка SYSTEM
Enable Web Server yes
Web Server Port: 80
Enable Web Admin Access: yes
DHCP yes или указать статический IP, NetMask, Gateway.

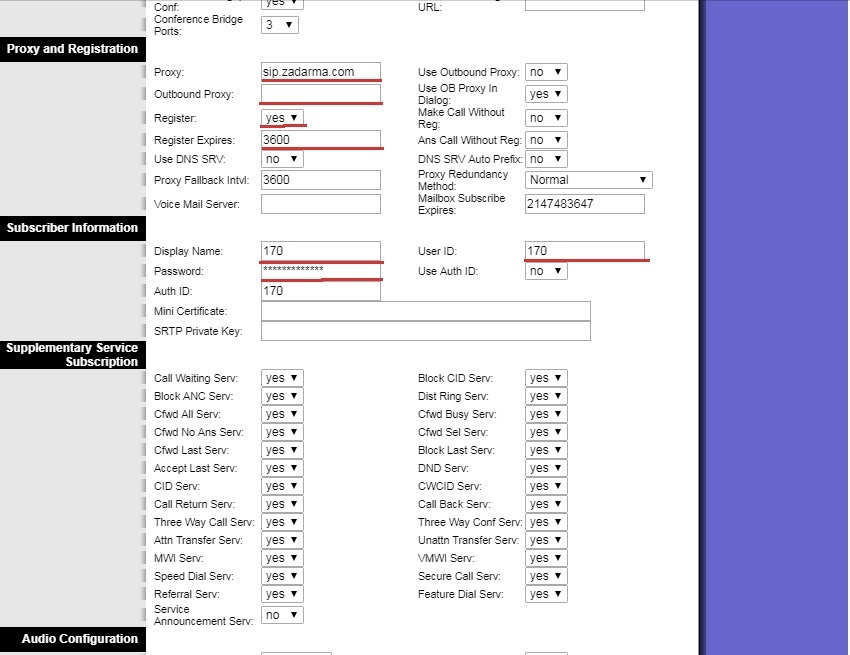

Вкладка LINE
Proxy: адрес SIP proxy сервера.
Register Expires: 600
User ID Логин либо номер телефона если Use Auth ID: no
Password Пароль
Preferred Codec: G.711a
Вкладка SYSTEM
Enable Web Server yes
Web Server Port: 80
Enable Web Admin Access: yes
DHCP yes или указать статический IP, NetMask, Gateway.
Вкладка LINE
Proxy: адрес SIP proxy сервера.
Register Expires: 600
User ID Логин либо номер телефона если Use Auth ID: no
Password Пароль
Preferred Codec: G.711a

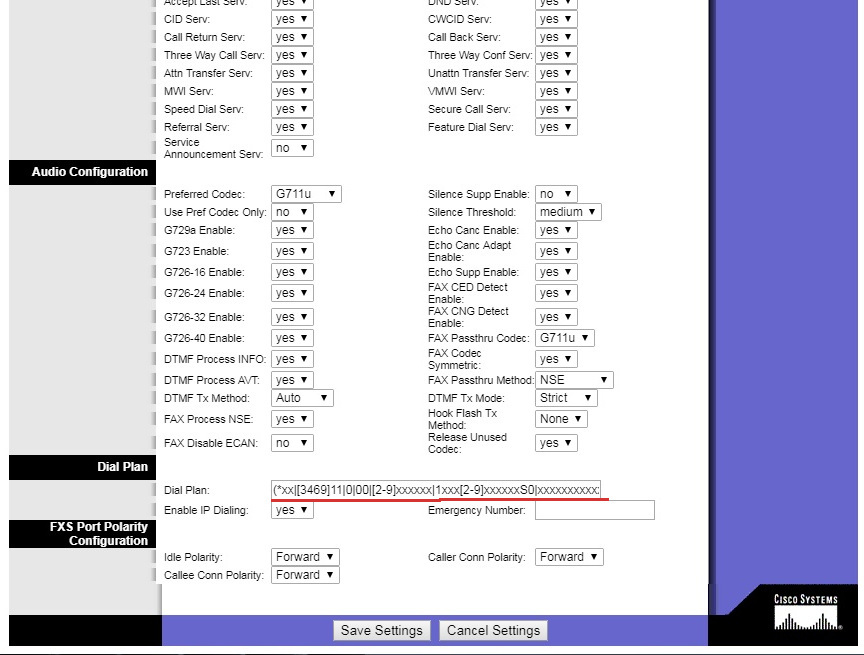

ПРАВИЛА ПЛАНА НАБОРА.
[124-68*] Последовательность в квадратных скобках означает 1 цифру из набора 124568 или звездочка.
01. Точка означает повторение любого элемента 0 или более раз.( 0,01,011,0111...)
х Любая цифра от 0 до 9ти.
<9:8495>xx 9 заменяется на 8495
<:8495> <:8495>xxххххх разрешается набор 7ми цифр и автоматически вставляется
8495 9,4ххх после 9ки будет dial tone пока не нажать 4ку.
89ххxxxxxxx! Запрет набора мобильных телефонов
P delay-value S:4, ( 810xxxxx x. ) Международный вызов 5 цифр и более.
Короткий межцифровой таймер 4 сек. S0
<:100> При поднятии трубки автоматически набирается 100
( P5 <:100> | xxxx ) Разрешен набор 4х-значного номера, или через 5ть секунд автоматически набирается номер 100
для Москвы (*xx|0xx.|100|[1-79]xxxxxx|81x.|8[3-9]xxxxxxxxx)
для Америки (*xx|[3469]11|0|00|[2-9]xxxxxx|1xxx[2-9]xxxxxxS0|xxxxxxxxxxxx.)
для Ярославля (*xx|0xx.|[1-79]xxxxx|81x.|8[3-9]xxxxxxxxx|848528!)
Enable IP Dialing — разрешает использование в диалплане ip-адресов для набора номера.
Например, для того чтобы звонить первой линии на вторую по нажатию 02, в диалплане необходимо прописать (<02:3563564@192.168.0.100:5062>) (если аккаунт 3563564 прописан на второй линии, шлюз настроен на указанный IP адрес и номер порта на второй линии 5062.)
[124-68*] Последовательность в квадратных скобках означает 1 цифру из набора 124568 или звездочка.
01. Точка означает повторение любого элемента 0 или более раз.( 0,01,011,0111...)
х Любая цифра от 0 до 9ти.
<9:8495>xx 9 заменяется на 8495
<:8495> <:8495>xxххххх разрешается набор 7ми цифр и автоматически вставляется
8495 9,4ххх после 9ки будет dial tone пока не нажать 4ку.
89ххxxxxxxx! Запрет набора мобильных телефонов
P delay-value S:4, ( 810xxxxx x. ) Международный вызов 5 цифр и более.
Короткий межцифровой таймер 4 сек. S0
<:100> При поднятии трубки автоматически набирается 100
( P5 <:100> | xxxx ) Разрешен набор 4х-значного номера, или через 5ть секунд автоматически набирается номер 100
для Москвы (*xx|0xx.|100|[1-79]xxxxxx|81x.|8[3-9]xxxxxxxxx)
для Америки (*xx|[3469]11|0|00|[2-9]xxxxxx|1xxx[2-9]xxxxxxS0|xxxxxxxxxxxx.)
для Ярославля (*xx|0xx.|[1-79]xxxxx|81x.|8[3-9]xxxxxxxxx|848528!)
Enable IP Dialing — разрешает использование в диалплане ip-адресов для набора номера.
Например, для того чтобы звонить первой линии на вторую по нажатию 02, в диалплане необходимо прописать (<02:3563564@192.168.0.100:5062>) (если аккаунт 3563564 прописан на второй линии, шлюз настроен на указанный IP адрес и номер порта на второй линии 5062.)
НАСТРОЙКИ ДЛЯ ФАКСА
Протокол Т38 поддерживает только SPA2102.
Для оптимизации работы с факсами, нужно:
1. Сделать upgrade the ATA firmware до последней версии.
2. Убедиться что ширина полосы достаточна для выбранного кодека ( G711 - 100kb/s, t38 - 50kb/s)
3. Для оптимизации G711 использовать следующие установки:
Network Jitter Buffer: very high
Jitter buffer adjustment disable
Call Waiting no
3 Way Calling no
Echo Canceller no
Silence suppression no
Preferred Codec G.711
Use pref. codec only yes
Протокол Т38 поддерживает только SPA2102.
Для оптимизации работы с факсами, нужно:
1. Сделать upgrade the ATA firmware до последней версии.
2. Убедиться что ширина полосы достаточна для выбранного кодека ( G711 - 100kb/s, t38 - 50kb/s)
3. Для оптимизации G711 использовать следующие установки:
Network Jitter Buffer: very high
Jitter buffer adjustment disable
Call Waiting no
3 Way Calling no
Echo Canceller no
Silence suppression no
Preferred Codec G.711
Use pref. codec only yes
ПОЛЕЗНЫЕ НАСТРОЙКИ
RTP Port Min» — «RTP Port Max» диапазон RTP портов, для голосового трафика.
Диапазон RTP портов на разных SIP-устройствах, работающих в одной локальной сети, не должен совпадать.
Вкладка SYSTEM
Primary NTP Server Временной сервер (time.nist.gov)
Вкладка SIP RTP Packet Size 0.020
Вкладка Regional Dial tone 425@-19;30(*/0/1) - стандартный dial tone
Ring Voltage 60
Ring Waveform: Sinusoid - при проблемах с некоторыми аппаратами.
Hook Flash Timer Min .06
FXS Port Impedance 220+820||115nf
Daylight Saving Time Rule: start=3/-1/7/2;end=10/-1/7/3;save=1
FXS Port Output Gain -5
Вкладка Line
DTMF Tx Method: InBand
Ans Call Without Reg yes
Display Name имя для caller ID.
RTP Port Min» — «RTP Port Max» диапазон RTP портов, для голосового трафика.
Диапазон RTP портов на разных SIP-устройствах, работающих в одной локальной сети, не должен совпадать.
Вкладка SYSTEM
Primary NTP Server Временной сервер (time.nist.gov)
Вкладка SIP RTP Packet Size 0.020
Вкладка Regional Dial tone 425@-19;30(*/0/1) - стандартный dial tone
Ring Voltage 60
Ring Waveform: Sinusoid - при проблемах с некоторыми аппаратами.
Hook Flash Timer Min .06
FXS Port Impedance 220+820||115nf
Daylight Saving Time Rule: start=3/-1/7/2;end=10/-1/7/3;save=1
FXS Port Output Gain -5
Вкладка Line
DTMF Tx Method: InBand
Ans Call Without Reg yes
Display Name имя для caller ID.
Call Transfer Unattended
Нажать switch hook или flash, для постановки звонка на hold. Набрать *98 и номер телефона. Будет short confirmation tone, который после трансфера сменится dial tone.
Call Transfer and Conference
Нажать switch hook или flash, для постановки звонка на hold
Набрать номер, после ответа Нажать switch hook или flash для конференции, или положить трубку для трансфера.
CallFWD—Unconditional (BUSY / No Answer)
Поднять трубку, набрать *72 (*92 / *90) , набрать номер, услышать 3ри коротких тона подтверждения переадресации. Dial tone будет другой. Для отмены, набрать *73 (*93 / *91).
DEBUG
ATA может пересылать отладочную информацию на указанный сервер. Нужно проверить, что порт 514 не блокируется файрволом. На вкладке SYSTEM установить Debug Server IP адрес и порт сервера, который доступен с АТА. syslog server не заполнять.
Установить Debug level - 3. Для захвата сигнальных сообщений SIP, во вкладке LINE установить SIP Debug Option - Full. Файл будет называться syslog.514.log.
Нажать switch hook или flash, для постановки звонка на hold. Набрать *98 и номер телефона. Будет short confirmation tone, который после трансфера сменится dial tone.
Call Transfer and Conference
Нажать switch hook или flash, для постановки звонка на hold
Набрать номер, после ответа Нажать switch hook или flash для конференции, или положить трубку для трансфера.
CallFWD—Unconditional (BUSY / No Answer)
Поднять трубку, набрать *72 (*92 / *90) , набрать номер, услышать 3ри коротких тона подтверждения переадресации. Dial tone будет другой. Для отмены, набрать *73 (*93 / *91).
DEBUG
ATA может пересылать отладочную информацию на указанный сервер. Нужно проверить, что порт 514 не блокируется файрволом. На вкладке SYSTEM установить Debug Server IP адрес и порт сервера, который доступен с АТА. syslog server не заполнять.
Установить Debug level - 3. Для захвата сигнальных сообщений SIP, во вкладке LINE установить SIP Debug Option - Full. Файл будет называться syslog.514.log.
