Плата питания - PLC

В модуле MLC выполняет следующие функции:
- преобразование напряжения батареи в следующие значения вторичного напряжения: +/-5В, +3,3В, +/-12В, -34 В
- генерирование вызывного тока для плат аналоговых абонентских линий,
- генерирование тарифных сигналов,
- уведомление о выключении питания, перегревания модуля, идентификация платы.
- управление вентиляторным блоком, если он включен в модуль

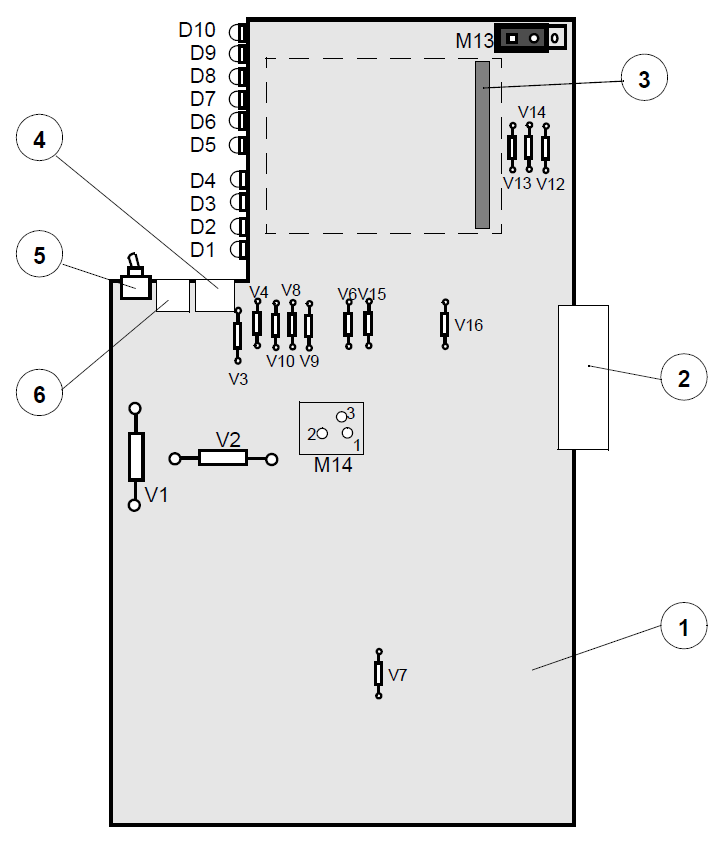

Плата PLC

1 печатная плата с элементами
2 разъем для подключения к задней плате
3 монтажная позиция KLx
4 разъем для подключения вентиляторной платы
5 переключатель для включения/выключения платы PLC
6 разъем для подключения напряжения батареи -UB
V1 (10 A) - трубчатый предохранитель, защищающий все узлы платы PLC
V2 (10 A) - трубчатый предохранитель, защищающий периферийные линии и генератор тональных сигналов и вызывного тока

V3 (1 A) - предохранитель вентиляторов 1 A
V4 (1 A) - предохранитель вентиляторов 1 A
V6 (1 A) - предохранитель дополнительного питающего напряжения +12
V7 (2,5 A) - предохранитель преобразователя постоянного тока генер
V8 (1A) - предохранитель дополнительного питающего напряжения -5VS
V9 (1A) - предохранитель дополнительного питающего напряжения +12V VP
V10(1A) - предохранитель дополнительного питающего напряжения -12VS
V12(1A) - предохранитель питающего напряжения UB к KLB
V13(1A) - предохранитель дополнительного питающего напряжения -12VP
V14(1A) - предохранитель дополнительного питающего напряжения -5VP
V15(1 A) - предохранитель дополнительного питающего напряжения +5VP
V16(1A) - предохранитель дополнительного питающего напряжения +3,3VP
D1 до D8- программно-управляемые диоды
D9 - красный светодиод для индикации записи в схемы LCA
