Плата аналоговых абонентских линий - SAC

Плата SAC служит для двухпроводного (a/b) подключения аналоговых терминалов. На плате реализовано 32 порта аналоговых абонентских линий. Номинальный входной импеданс портов абонентских линий в ограниченном объеме может быть реальным или комплексным и настраивается программно. Для питания линии, кроме напряжения батареи Ub, используется также сниженное линейное напряжение Ul, которое настраивается программно в пределах от -18 В до -48 В. Переключение между источниками питания выполняется автоматически в зависимости от сопротивления абонентского шлейфа.
Каждый порт абонентской линии имеет аналого-цифровой и цифро-аналоговый преобразователи, которые кроме А/Ц и Ц/А преобразования обеспечивают возможность настройки затухания на входе и выходе, а также входного импеданса (т. е. полного сопротивления).
Плата SAC позволяет выполнять измерения основных характеристик абонентского терминала и абонентской линии. Измерения выполняются с помощью платы KLB через контакты вызывного реле и общего тестового реле платы SAC. С учетом требований рынка для каждой абонентской линии на SAC может быть встроено тестовое реле.

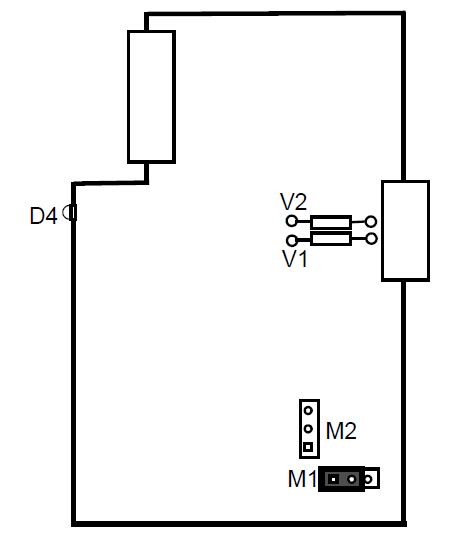

Расположение перемычек, светодиода и предохранителей на плате SAC

D4 - светодиод для регистрации ошибки на съемной плате
V1 - предохранитель напряжения линии -Ul
V2 - предохранитель батарейного напряжения -UB
M1 - считывания идентификационных данных платы 1-2
M2 - для настройки частоты тарифных импульсов
